.Circulation. 2008;118:1172-1182.
.

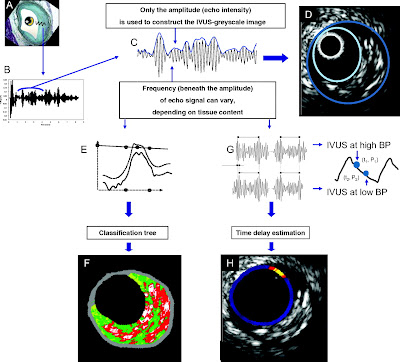

A, A ultra-sonografia sinal é gerado em um cristal piezoelétrico (*) que transmite e recebe ondas sonoras. B, Ultra-som reflectido pela tecidos deforms cristal, gerando sinal RF. C, Gray escala UIC é derivada da amplitude do sinal RF, descartando informações abaixo dos picos do sinal. D, as mudanças no campo elétrico do cristal piezoelétrico causada por ultra-som reflexão são usados para gerar uma imagem tons de cinza. E, UIC RF análise espectral usa vários parâmetros adicionais para identificar 4 placa componentes. F, Plaque componentes que são identificadas são densos cálcio (branco), fibrosas (verde), fibrofatty (amarelo-esverdeada), e de secreção necrótica (vermelho). G, UIC palpography aproveita sinais de RF gerados pela artéria sendo deformada pela pressão arterial (PA). Usando análise de sinais RF em "baixa" e "elevado" BP, a estirpe (deformação) no interior da camada de ateroma é determinado. H, Esta cepa é quantificada e sobreposta sobre a UIC imagem no lúmen / navio parede fronteira. Note que elevada estirpe (amarelo) é encontrada no ombros do excêntrico placa.
